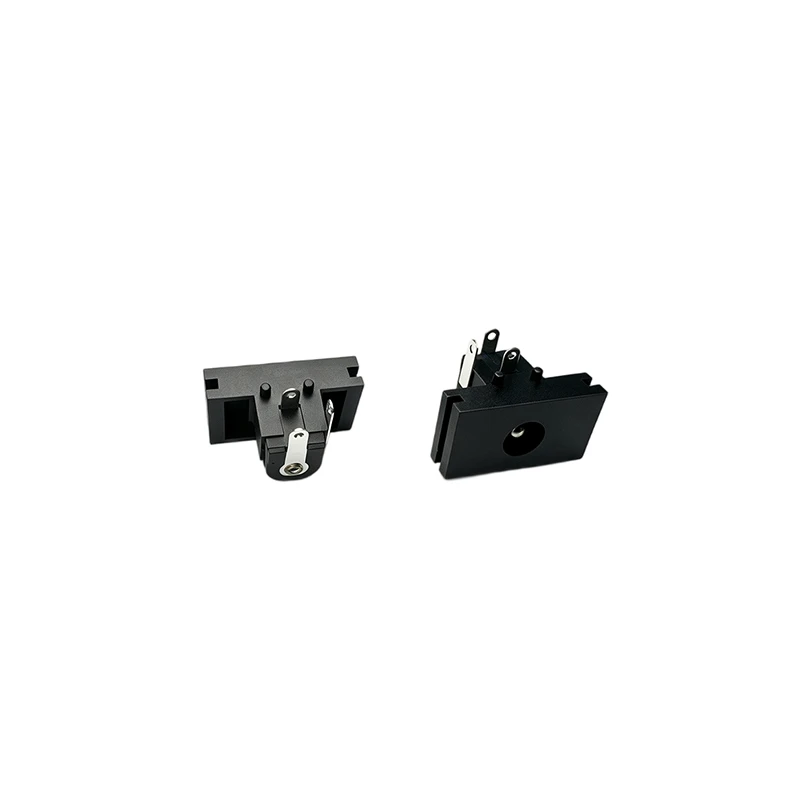

มุมขวา DIP5.5x2.1 มม. DC-135

DC-135 ติดตั้งในแนวนอนบน PCB ซึ่งเป็นข้อได้เปรียบที่สำคัญในการใช้งาน เช่น -กล่องรับสัญญาณ อะแดปเตอร์จ่ายไฟ และเราเตอร์ที่มีพื้นที่แนวตั้งจำกัด การออกแบบมุมฉากช่วยให้ตัวเชื่อมต่อวางชิดกับบอร์ด ช่วยลดโปรไฟล์โดยรวมของผลิตภัณฑ์ที่ประกอบ การวางแนวนี้ยังรองรับการเชื่อมต่อปลั๊ก DC ทางเข้าด้านข้าง- ซึ่งสะดวกกว่าในการออกแบบตู้บางประเภท ผลิตภัณฑ์นี้สามารถใช้งานร่วมกับการบัดกรีแบบคลื่นได้อย่างสมบูรณ์ ช่วยให้สามารถบูรณาการเข้ากับกระบวนการผลิตอัตโนมัติที่มีปริมาณมากได้

รุ่นนี้ใช้ฟอสเฟอร์บรอนซ์สำหรับขั้วต่อและใช้ทองเหลือง H65 สำหรับตัวโครงสร้าง การรวมกันนี้ให้ความสมดุลระหว่างความแข็งแรงทางกลและค่าการนำไฟฟ้าที่เหมาะสมกับสภาพการทำงานพิกัด 30V / 3A แผงขั้วต่อฟอสเฟอร์บรอนซ์รักษาแรงกดสัมผัสที่สม่ำเสมอตลอดรอบการแทรกและการแยกซ้ำ ซึ่งมีส่วนทำให้การเชื่อมต่อมีความน่าเชื่อถือ-ในระยะยาว การชุบเงินหรือทองบนหมุดบัดกรีจะช่วยลดความต้านทานการสัมผัสและให้การป้องกันการเกิดออกซิเดชัน ช่วยรักษาประสิทธิภาพทางไฟฟ้าที่เสถียรในสภาพแวดล้อมการทำงานต่างๆ

การผลิต DC-135 ได้รับการสนับสนุนจากห่วงโซ่การผลิตภายใน-ที่สมบูรณ์ รวมถึงการพัฒนาแม่พิมพ์ การฉีดขึ้นรูป การปั๊ม การประกอบอัตโนมัติ และการทดสอบคุณภาพ โรงงานมีเครื่องจักรตอกหมุดอัตโนมัติ 25 เครื่อง โดยมีกำลังการผลิต 7 ล้านเครื่องต่อวัน การควบคุมคุณภาพเป็นไปตามแนวทาง-หลายขั้นตอน: การตรวจสอบวัสดุที่เข้ามา,-การตรวจสอบสายการผลิต,-การสุ่มตัวอย่างผลิตภัณฑ์สำเร็จรูป, การทดสอบด้วยภาพและทางไฟฟ้าในขั้นสุดท้าย 100% และการตรวจสอบขั้นสุดท้ายก่อนการจัดส่ง ห้องปฏิบัติการคุณภาพมีอุปกรณ์ทดสอบเฉพาะทาง รวมถึงเครื่องทดสอบอายุการใช้งาน ห้องสเปรย์เกลือ และเครื่องมือวัดการมองเห็นเพื่อตรวจสอบประสิทธิภาพของผลิตภัณฑ์ตามมาตรฐานที่บังคับใช้

การจัดหาและการสนับสนุนด้านวิศวกรรมแบบกำหนดเอง



DC-135 จำหน่ายเป็นผลิตภัณฑ์มาตรฐานโดยมีปริมาณขั้นต่ำ 10,000 หน่วยและมีระยะเวลาดำเนินการประมาณ 15 วัน ลูกค้าสามารถขออัปเดตการผลิตแบบเรียลไทม์ผ่านรูปภาพหรือวิดีโอ สำหรับการปรับเปลี่ยนการออกแบบ ทีมวิศวกรสามารถประเมินความต้องการที่กำหนดเองตามแบบทางเทคนิค 2D หรือ 3D โดยโดยทั่วไปแล้วการพัฒนาตัวอย่างจะใช้เวลาไม่เกิน 30 วัน ผลิตภัณฑ์ได้รับการบรรจุเพื่อการส่งออกโดยมีถุงชั้นในและการป้องกันกล่อง และรองรับเงื่อนไขการค้า EXW และ FOB พร้อมกำหนดการชำระเงินมาตรฐาน 30/70
