พื้นผิวสัมผัสที่เพิ่มขึ้นสำหรับการใช้งานที่มีความต้องการสูง

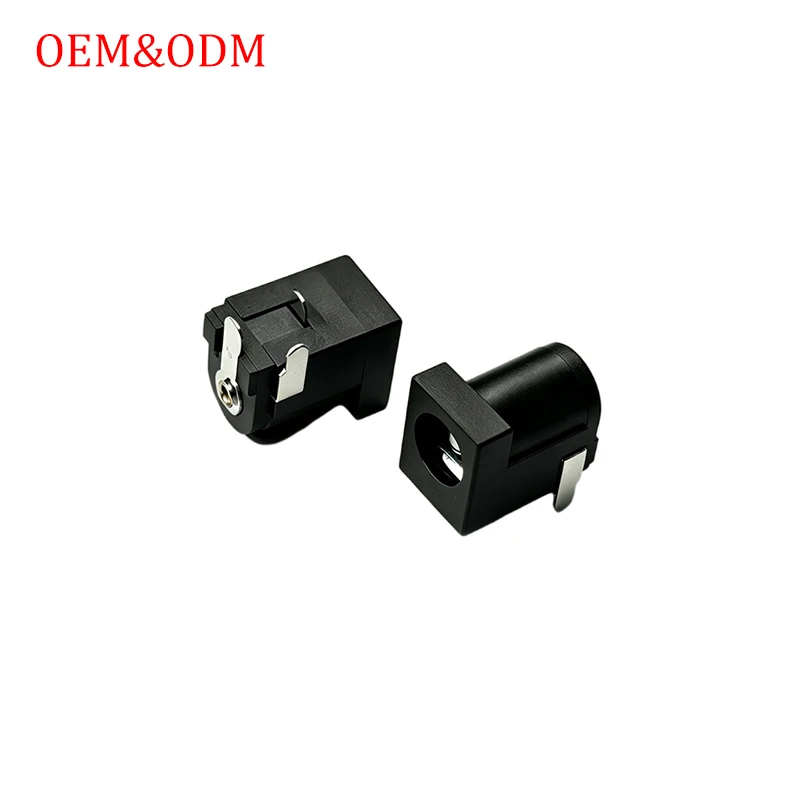

หมุดตรงกลาง 2.5 มม. ของ DC-006D-G01 มีพื้นผิวจับคู่ที่ใหญ่กว่าเมื่อเทียบกับรุ่น 2.1 มม. ซึ่งมีประโยชน์ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงหรือการใช้งานที่ปลั๊ก DC เชื่อมต่อและถอดออกบ่อยครั้ง พื้นที่สัมผัสที่เพิ่มขึ้นช่วยรักษาประสิทธิภาพทางไฟฟ้าให้คงที่โดยการกระจายกระแสไฟฟ้าอย่างเท่าเทียมกันมากขึ้นผ่านอินเทอร์เฟซการผสมพันธุ์ การวางแนวมุมขวาช่วยให้สามารถติดตั้งขั้วต่อให้แบนราบกับ PCB ได้ แก้ปัญหาข้อจำกัดด้านพื้นที่ในอุปกรณ์ขนาดกะทัดรัด เช่น อุปกรณ์จ่ายไฟ ฮาร์ดแวร์เครือข่าย และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

องค์ประกอบของวัสดุเพื่อ-ความน่าเชื่อถือในระยะยาว

ขั้วต่อฟอสเฟอร์บรอนซ์และตัวเครื่องทองเหลือง H65 เป็นรากฐานโครงสร้างของแจ็คจ่ายไฟนี้ ฟอสเฟอร์บรอนซ์ให้คุณสมบัติของสปริงที่ดี ทำให้มั่นใจได้ถึงแรงกดสัมผัสที่สม่ำเสมอตลอดการเสียบปลั๊กซ้ำๆ วัสดุซับสเตรตทองเหลือง H65 ให้การรองรับเชิงกลและมีส่วนทำให้ตัวเชื่อมต่อมีความทนทานโดยรวม การชุบเงินหรือทองบนหมุดบัดกรีจะช่วยลดความต้านทานการสัมผัสและให้ชั้นป้องกันจากการเกิดออกซิเดชัน ซึ่งอาจส่งผลต่อประสิทธิภาพทางไฟฟ้าในสภาพแวดล้อมที่มีความชื้นหรืออุณหภูมิสูง-

โครงสร้างพื้นฐานการผลิตและการควบคุมคุณภาพ

DC-006D-G01 ผลิตผ่านห่วงโซ่การผลิตแบบครบวงจร ซึ่งรวมถึงการพัฒนาแม่พิมพ์ การฉีดขึ้นรูป การปั๊ม การประกอบอัตโนมัติ และการตรวจสอบคุณภาพ โรงงานมีเครื่องจักรตอกหมุดอัตโนมัติ 25 เครื่อง โดยมีกำลังการผลิต 7 ล้านเครื่องต่อวัน การควบคุมคุณภาพถูกนำไปใช้ในทุกขั้นตอนการผลิต: การตรวจสอบวัสดุที่เข้ามา การตรวจสอบสายการผลิตตามปกติ การสุ่มตัวอย่างผลิตภัณฑ์กึ่งสำเร็จรูป- การทดสอบด้วยภาพและไฟฟ้าขั้นสุดท้าย 100% และการตรวจสอบขั้นสุดท้ายก่อนการจัดส่ง ห้องปฏิบัติการคุณภาพมีเครื่องมือทดสอบ ได้แก่ เครื่องวิเคราะห์เส้นโค้งโหลด ห้องพ่นเกลือ และระบบตรวจวัดด้วยภาพ

ตัวเลือกการปฏิบัติตามข้อกำหนดและการปรับแต่ง

ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม RoHS และมาตรฐานการรับรอง SGS การตรวจสอบโดยบุคคลที่สาม-โดย SGS หรือ BV สามารถจัดเตรียมได้ตามคำขอของลูกค้า DC-006D-G01 มีปริมาณขั้นต่ำมาตรฐานอยู่ที่ 10,000 ชิ้น โดยมีระยะเวลาในการผลิตประมาณ 15 วัน สามารถอัปเดตรูปภาพหรือวิดีโอได้ในระหว่างขั้นตอนการผลิตหรือการบรรจุหีบห่อ สำหรับข้อกำหนดที่กำหนดเอง ทีมวิศวกรสามารถประเมินการปรับเปลี่ยนตามแบบ 2D หรือ 3D โดยการพัฒนาตัวอย่างจะใช้เวลาสูงสุด 30 วัน บรรจุภัณฑ์ส่งออกรองรับเงื่อนไขการค้า EXW และ FOB พร้อมโครงสร้างการชำระเงิน 30/70

ข้อมูลจำเพาะของผลิตภัณฑ์

พารามิเตอร์	ข้อมูลจำเพาะ
ข้อมูลจำเพาะของอินเทอร์เฟซ	กระบอกด้านนอก 5.5 มม., หมุดด้านใน 2.5 มม
ประเภทการติดตั้ง	กรมทรัพย์สินทางปัญญามุมขวา
จำนวนพิน	3P
พิกัดไฟฟ้า	กระแสตรง 30V / 3A
วัสดุตัวเครื่อง	ขั้วต่อฟอสเฟอร์บรอนซ์ / ทองเหลือง H65
การชุบผิว	หมุดบัดกรีชุบเงินหรือทอง-
